貼片磁珠在電源線中的噪聲抑制應用

一、貼片磁珠基礎降噪原理

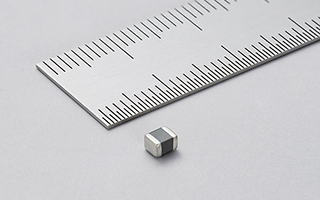

貼片磁珠本質是內置鐵氧體磁芯的單繞組微型電感，核心特性為低頻低阻、高頻高阻。直流、低頻電源電流通過時，僅體現極小直流電阻DCR，幾乎不損耗供電電壓；當20MHz~數GHz高頻開關噪聲、射頻干擾流經磁珠，鐵氧體磁材會把高頻電磁能量轉化為熱量耗散，而非單純反射噪聲，從根源吸收電源線上的傳導EMI。對比普通電感：電感依靠?jī)?chǔ)能反射干擾，容易和后端電容諧振放大噪聲；磁珠自帶損耗特性，可抑制諧振，更適合電源軌降噪。

二、電源線噪聲的兩類典型問題，磁珠針對性解決

開關電源產生的高頻紋波DC-DC、快充芯片、LED驅動開關頻率多在幾百kHz~幾MHz，諧波延伸至幾十MHz，會順著電源線傳導至主板、電池、外設，造成屏幕閃爍、音頻雜音、傳感器采樣漂移。在電源輸入/輸出串入貼片磁珠，配合MLCC組成LC濾波網絡，大幅衰減高頻諧波。

模塊間射頻串?dāng)_回流噪聲5G、藍牙、WiFi模組高速工作時，高頻干擾會通過共用電源地線耦合到CPU、音頻、采樣電路，出現無線丟包、收音底噪、觸控失靈。磁珠隔斷電源線上的高頻共模/差模干擾，阻斷不同功能模塊的噪聲互通。

三、電源線經典布局應用方案

1.IC核心供電單路磁珠濾波（最常用）

MCU、DDR、射頻芯片、傳感器獨立供電引腳，磁珠緊貼芯片電源端放置。

拓?fù)洌弘娫摧斎搿N片磁珠→0402/0603MLCC（1μF/0.1μF）并聯到地；

作用：磁珠阻隔前級開關電源噪聲，電容就近提供瞬時電流，抑制電源紋波；

選型要點：大電流內核選低DCR大電流磁珠，射頻小信號電源選用高阻抗高頻磁珠。

2.電源總?cè)肟谥鞔胖闉V波

整機適配器、鋰電池輸入主電源線串一顆大功率磁珠，作為一級EMI防護。隔絕外部電網、充電器帶來的傳導干擾，同時阻擋板內開關噪聲反向竄入電池、線材，降低整機輻射超標風險。多用于快充、工控板、車載主板。

3.多路隔離電源分區降噪

主板分射頻區、數字區、模擬音頻區，各區電源之間串聯磁珠隔離。數字電路高頻噪聲不會通過電源線竄入模擬音頻、采樣電路，有效消除電流噪聲帶來的失真，是音頻設備、精密采集板必備設計。

4.長線供電線束降噪

屏幕排線、攝像頭、背光驅動長電源線，走線長易耦合外界干擾，在線路起點串磁珠，縮短噪聲環路，避免長線天線效應向外輻射電磁干擾。

四、選型關鍵要點（電源線專用）

直流電阻DCR優先控制電源線持續流過直流電流，DCR過大會產生壓降、發熱，電池設備續航下降。大電流供電（≥1A）選用低阻功率型磁珠；小電流傳感器、射頻電源可選用高阻抗磁珠。

阻抗匹配噪聲頻段噪聲集中在20~100MHz：選中頻段高阻抗磁珠；WiFi/藍牙/GHz射頻干擾：選用高頻特性優良、自諧振頻率高的磁珠；低頻開關紋波為主時，不建議單用磁珠，需搭配大容量MLCC組合濾波。

額定電流留足余量滿載峰值電流不可超過磁珠額定電流，否則磁芯飽和，高頻阻抗急劇下跌，失去降噪能力，一般預留1.5倍以上電流余量。

區分磁珠與電感，不可混用電源線降噪選磁珠（高損耗、抑制諧振）；儲能、升壓變換回路用功率電感，不能互換。

貼片磁珠體積小巧、適配SMT貼裝，在電源線上串聯使用，不影響直流供電，能高效吸收MHz~GHz全頻段傳導噪聲；搭配陶瓷電容構成簡易濾波網絡，減少大容量電解、復雜共模電感使用，縮小PCB占用空間。廣泛應用于手機、TWS、快充、工控、車載、無線通信設備的各類電源軌，是低成本解決電源線EMI噪聲、提升整機穩定性的核心無源器件。
